аморезный спиральный компенсационный шов для гипсокартона | Заостренная самонарезающая конструкция исключает необходимость предварительного сверления; крупные спиральные резьбы обеспечивают надежное соединение без сколов.
Специальный спиральный компенсационный шов для гипсокартона, прикручивается непосредственно с помощью электродрели; идеально подходит для самостоятельной отделки дома, включая развешивание картин и карнизов.
Усиленный пластик для высокой прочности и долговечности; быстрое и легкое крепление гипсокартона и ДСП при легких и средних нагрузках.
Имеет встроенный ограничительный фланец для предотвращения чрезмерного затягивания и уменьшения сколов по краям; широко используемая модель профессионалами в области ремонта.

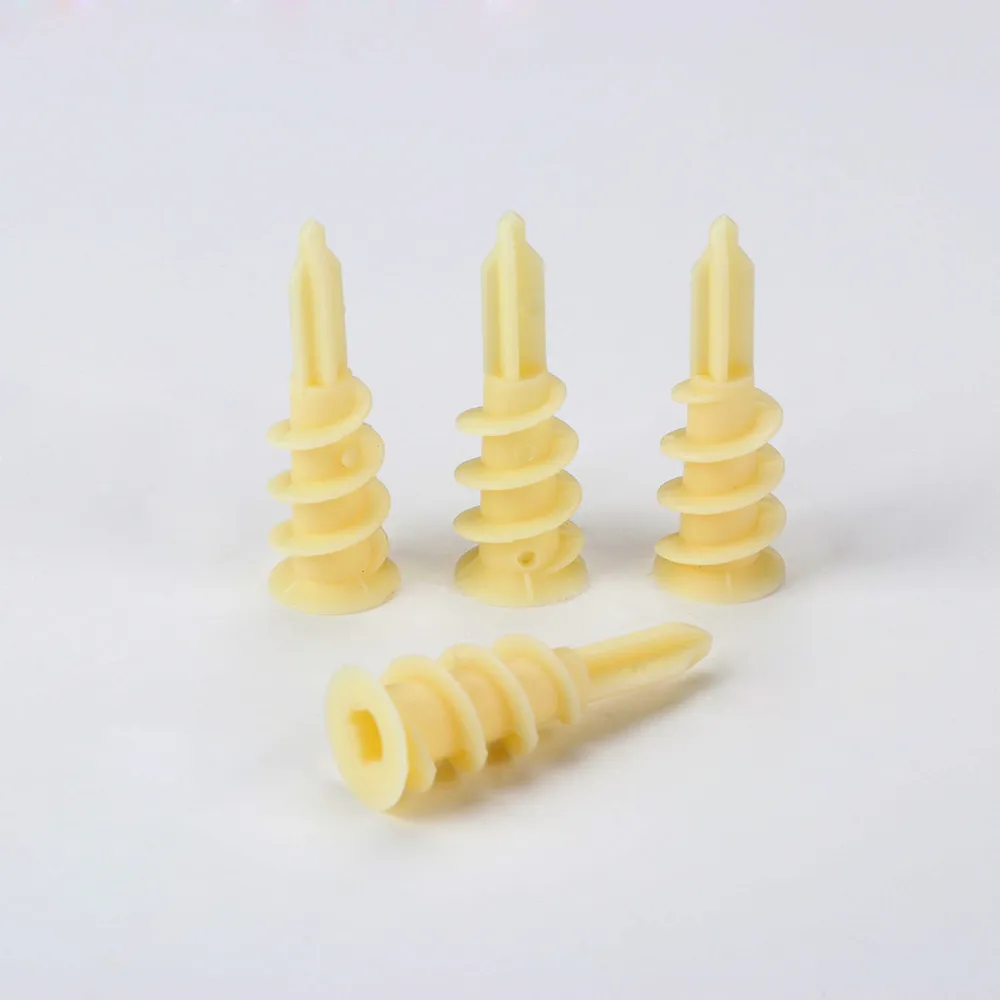

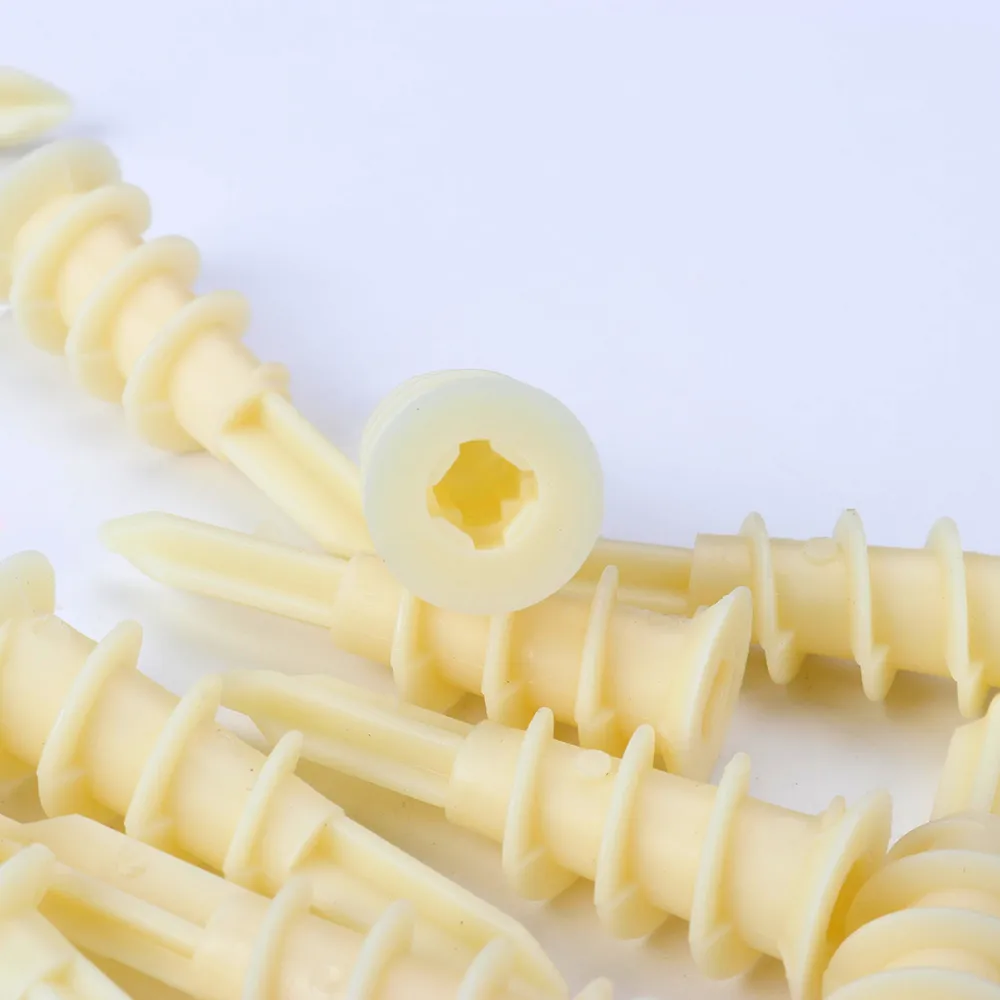

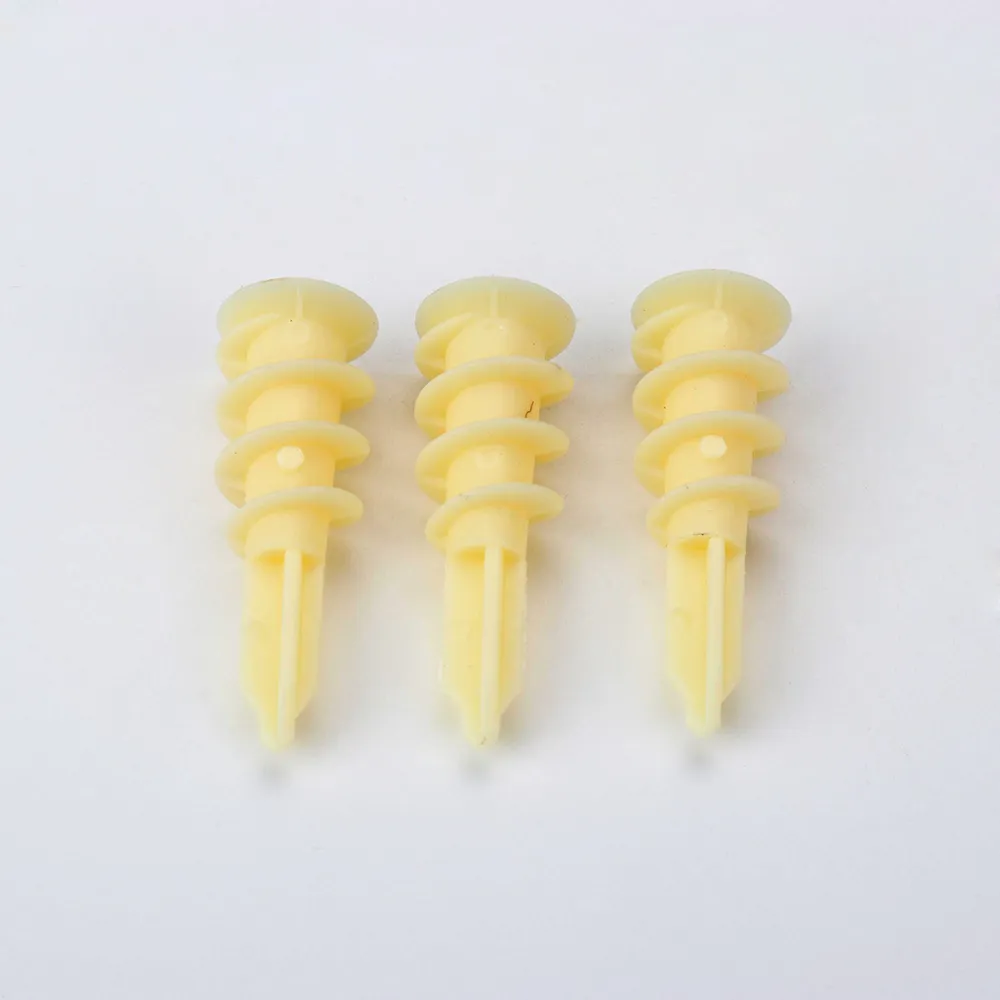

Самонарезающая спиральная распорная трубка для гипсокартона — это пластиковый анкерный крепеж, не требующий предварительного сверления, разработанный специально для легких тонкостенных гипсокартонных плит. Она использует свою собственную спиральную зубчатую структуру для непосредственного ввинчивания в плиту, обеспечивая механическое зацепление, а затем самонарезающий винт сжимает корпус трубки для радиального расширения, создавая двойной эффект анкеровки: «спиральное зацепление + радиальное расширение». Это экономичное и широко распространенное решение для крепления легких и средних нагрузок в гипсокартонных конструкциях. Его основные преимущества заключаются в том, что он не требует предварительного сверления, его эффективность монтажа значительно выше, чем у традиционных прямых пластиковых распорных трубок, и он принципиально решает распространенные проблемы обычных распорных трубок, которые свободно вращаются и выскальзывают из гипсокартона.
Типичная самонарезающая спиральная расширительная трубка состоит из 5 функциональных секций, каждая из которых имеет четко определенную функцию:
Передняя часть имеет коническую форму и режущую кромку, обеспечивающую самонаведение и возможность микрорезки; стандартные гипсокартонные плиты толщиной 9–12 мм с бумажным покрытием можно прикручивать напрямую без предварительного сверления, что значительно упрощает процесс строительства; плиты высокой плотности можно использовать с направляющими отверстиями малого диаметра.
Корпус трубы окружен непрерывными/сегментированными спиральными зубьями, которые составляют основную несущую конструкцию. После завинчивания спиральные зубья встраиваются в волокнистый слой пластины, образуя двустороннее механическое зацепление в осевом и окружном направлениях, что принципиально предотвращает свободное вращение анкерного болта и его осевое выкручивание вместе с винтом.
В корпусе трубы делается одна или две продольные сквозные щели. При завинчивании самонарезающих винтов они сжимают внутреннюю стенку корпуса трубы, вызывая равномерное расширение корпуса трубы вдоль щелей, дополнительно прижимая стенку отверстия в пластине и суммируя силу трения расширения, что значительно повышает несущую способность при вырывании.
Расширенная дисковая конструкция на конце плотно прилегает к поверхности пластины во время монтажа, точно ограничивая глубину завинчивания и предотвращая погружение анкерного болта в пластину, обеспечивая при этом ровную и эстетически привлекательную торцевую поверхность.
Внутреннее отверстие имеет направляющий конус, соответствующий размеру самонарезающих винтов. Направляющий винт центрируется и ввинчивается для обеспечения равномерного усилия расширения и предотвращения поломки, вызванной отверстием с одной стороны.
В зависимости от различий в конструктивной форме и несущей способности, в отрасли их в основном классифицируют на четыре стандартных типа для удовлетворения различных потребностей в использовании:
| Тип стиля | Основные структурные особенности | Уровень несущей способности | Адаптированные сценарии |
| Базовый стиль для всех зубов без промежутков. | Зубцы с непрерывной спиралью, без продольных щелей, острые кончики. | Легкий груз | Гипсокартон стандартной толщины, декоративные краски, крюки и другие сверхлегкие крепежные элементы, обеспечивающие максимально быструю установку. |
| Расширяющийся стиль с одинарным/двойным швом | 1-2 продольных шва, с полностью сохранившимися спиральными зубцами. | Средняя и легкая нагрузка | Аксессуары для ванной комнаты, карнизы для штор и небольшие полки – сочетание эффективности и несущей способности, это самые универсальные товары на рынке. |
| усиленная версия с зазубренными шипами | Боковые зубья с обратным расположением и щелевая конструкция обеспечивают более плотное прилегание зубьев друг к другу. | В процессе | Толстые гипсокартонные плиты и МДФ обладают лучшей виброустойчивостью и устойчивостью к отслаиванию. |
| Широкие зубы, короткий стиль | Большой шаг зубьев, широкие спиральные зубья, короткая конструкция корпуса, более крупный фланец. | Легкий груз | Тонкие гипсокартонные плиты и плиты из силиката кальция (толщиной до 9 мм) обладают низким сопротивлением при завинчивании и обеспечивают стабильное позиционирование. |
В зависимости от материала, разные материалы соответствуют различным условиям эксплуатации и уровням производительности:
Ниже приведены общие параметры для распространенных на рынке метрических спецификаций. Несущая способность основана на эталонном значении, полученном в ходе испытаний обычного гипсокартона толщиной 12 мм с бумажным покрытием:
| Модель анкерного болта | Совместим с саморезами | Максимальный внешний диаметр анкерного болта | Общая длина | Подходит для листовой толщины | Цельная предохранительная сила вытягивания | Предельное усилие среза для цельной детали |
| 10×25 | М4 | 10 мм | 25 мм | 5~12 мм | 5-7 кг | 4–6 кг |
| 12×30 | М5 | 12 мм | 30 мм | 8~15 мм | 8–12 кг | 6–9 кг |
| 14×35 | М6 | 14 мм | 35 мм | 10~20 мм | 12–18 кг | 9–14 кг |
| 16×40 | М6/М8 | 16 мм | 40 мм | 12~25 мм | 18–25 кг | 14–20 кг |
Весь процесс анкеровки разделен на два этапа, каждый из которых имеет двойной эффект, обеспечивающий прочность крепления:
Наконечник анкерного болта выравнивается с материалом пластины. С помощью отвертки или электродрели прикладывается крутящая сила, и винтовые зубья врезаются в материал пластины. Резьбовые зубья проникают в волокнистый слой материала пластины, образуя стабильное винтовое механическое соединение. В этот момент сам анкерный болт полностью зафиксирован внутри материала пластины, и не происходит окружного вращения или осевого проскальзывания.
После завинчивания соответствующего самонарезающего винта его внешний диаметр превышает внутренний диаметр анкерного болта, и корпус трубы непрерывно сжимается; винт с прорезью расширяется радиально наружу вдоль прорези, дополнительно прижимая стенку отверстия пластины, что значительно увеличивает площадь контакта и трение, и в конечном итоге образует двойную фиксирующую структуру «спиральная сила сцепления + расширяющее трение».
Гипсокартон с бумажным покрытием, огнестойкий гипсокартон, плиты из силиката кальция, древесноволокнистые плиты средней плотности (МДФ), фанера, древесностружечные плиты и легкие перегородки из силиката кальция.
Монолитный бетон, монолитный красный кирпич, газобетон и пустотелые кирпичи с большой полостью (не образуют эффективного спирального сцепления и склонны к отслаиванию).
Металлическая втулка предотвращает падение в стену или свободное вращение. Многоразовое использование для многократной установки и демонтажа. Несущая способность при том же диаметре отверстия примерно вдвое выше, чем у традиционного поворотного излива. Меньший диаметр сверления, меньшее повреждение стены. Встроенная защита от центрирования предотвращает повреждение стеновых панелей.
